质量流量计传感器的正确安装方法

    质量流量计安装位置非常重要，因为它是根据振动原理进行测量的，周围如果有振动的话，就会导致测量不准确.

质量流量计传感器安装位置的选择

1.远离振动源

传感器的安装位置应远离能引起管道机械振动的干扰源，如工艺管线上的

泵等。如果传感器在同一管线上串联使用，应特别防止由于共振而产生的相互影响，传感器间的距离至少大于传感器外形尺寸宽度的3倍。

2. 远离膨胀节点

传感器的安装位置应注意工艺管线由于温度变化引起的伸缩和变形，特别

不能安装在工艺管线的膨胀节点附近。如果安装在膨胀节点附近，由于管道伸缩会造成横向应力，使得传感器零点发生变化，影响测量准确度。

3. 远离电磁干扰源

传感器的安装位置应远离工业电磁干扰源，如大功率电动机、变压器设施、变频设备等，否则传感器中测量管的简谐振动会受到干扰，检测线圈检测出来的微弱信号有可能被淹没在电磁干扰的噪声中。传感器应远离变压器、电动机至少5米以上的距离。

4. 安装在管道低端

传感器的安装位置应使管道内流体始终保证充满传感器测量管，且有一定压

力，这就要求安装位置应在管道的低端。

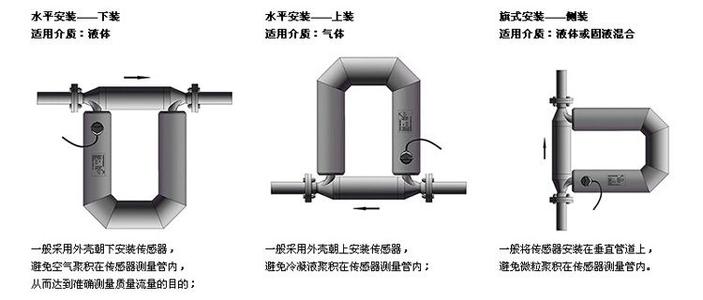

传感器安装方式的选择

传感器的安装方向要保证被测介质能够完全充满传感器。对于液体要不集气，对于气体要不积液，对于粘稠、脏污、高凝点的介质要易排空（根据需要，也可在两侧加装低点阀）。根据流体的相别及其工艺情况确定，主要有三种安装方式。

1.外壳朝下安装

若被测流体是液体，一般采用外壳朝下安装传感器，避免空气聚积在传器振动管内，从而达到准确测量质量流量的目的。

     2.外壳朝上安装

如果被测流体是气体，一般采用外壳朝上安装传感器，避免冷凝液聚积在传感器振动管内。如图2-2所示：

         3.垂直管道安装

如果被测流体是液体、固体的混合浆液时，将传感器安装在垂直管道上，

这可避免微粒聚积在传感器测量管内。此外，如果工艺管线需要用气体和蒸汽清扫，这种安装方式还可以便于清扫，但这种安装方式较前二种难于固定，且压损较小。如果传感器安装在垂直管道中，液体和浆液应该会向上流过传感器。气体可能向上流动，也可能向下流动。
